- - - L'assainissement
concerne le captage des eaux de ruissellement et le système
de drainage permet de récupérer les eaux infiltrées.
L'assainissement
- - - Le profilage des terrains,
avec réalisation de pentes, permet de guider les
eaux de ruissellement vers les exutoires naturels ou construits.
- - - Ces pentes peuvent être
simples, en forme de toit ou de pointe de diamant .
- - - En outre, " les
aires sportives doivent recevoir uniquement leurs propres
eaux de ruissellement. C'est pourquoi il faut prévoir
si besoin :
- - - - l'interception des
eaux de ruissellement du bassin versant au moyen d'un fossé
en crête ou en pied de talus, d'une noue, d'une cuvette,
d'un avaloir, d'un caniveau etc.
- - - - l'interception ou la
récupération de l'eau souterraine, en recourant
soit à une tranchée drainante en amont, soit
à un éperon ou à un épi drainant
dans le talus.
- - - Elles doivent également
comporter de préférence un collecteur distinct
pour chaque ouvrage sportif ; dans le cas contraire, le
diamètre du collecteur et le nombre de regards sont
calculés en conséquence.
- - - L'évacuation des
eaux de ruissellement hors de l'aire sportive est fondamentalement
liée au respect des pentes de surface et à
la qualité de la planéité du sol. "
(CCTG)
Le drainage
- - - Le système de
drainage d'un terrain de sport est généralement
composé d'une couche drainante et d'un réseau
de tranchées drainantes. Le système peut être
complété en sol gazonné par des fentes
de suintement, reliant la partie supérieure de la
couche de jeu à la couche drainante : on parle alors
de drainage renforcé.
a. Couche drainante et tranchées drainantes
- - - Les matériaux
utilisés pour ces ouvrages (des graviers, le plus
souvent) seront de granulométrie discontinue (d/D)
; d est supérieur ou égal à 5 mm
et exprime le diamètre des éléments
les plus fins , D exprime le diamètre des éléments
les plus gros. D'une manière générale,
le rapport D/d sera inférieur ou égal à
2,5.
- - - La granulométrie
des matériaux drainants sera, par exemple, de 10/25,14/20,6/14
etc.
- - - La profondeur des tranchées
drainantes variera en fonction des dénivelés
nécessaires à l'écoulement des eaux
; elles sont constituées d'un drain annelé
et de matériaux drainants ; les drains principaux
sont positionnés sur le pourtour du terrain et
collectent les eaux issues des drains secondaires mis
en place sur le terrain. Espacement 6 à 10 m.
- - - La couche drainante
est constituée des mêmes matériaux
mais d'une granulométrie inférieure ; son
épaisseur sera égale à trois fois
le diamètre du plus gros granulat, avec un minimum
de 12 cm. Cette couche reposera évidemment sur
un fond de forme en pente, permettant d'acheminer les
eaux captées vers les tranchées drainantes.
- - - Lorsqu'il y a risque
de colmatage de la couche drainante par des éléments
fins issus du fond de forme ou des couches supérieures,
il est possible de mettre en place un feutre géotextile
non tissé…mais le risque est alors le colmatage
du feutre lui-même.
- - - N.B. : l'emploi d'un
géotextile comme filtre supérieur d'un complexe
de fondation peut entraîner des contraintes pour
la maintenance des couches de jeu.
b. Drainage renforcé
- - - Pour faciliter le transfert
de l'eau de surface vers les couches inférieures
sont réalisées des fentes de suintement
ou des mini tranchées drainantes qui recoupent
le réseau de drainage principal des terrains engazonnés.
 |
|

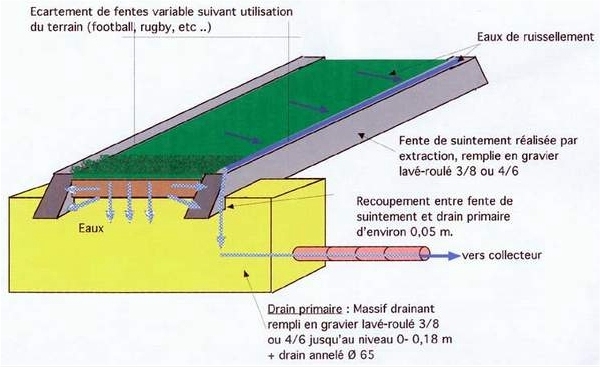

Drainage de surface par fentes
de suintement (Document Coseec France/Eurogreen)
|
|
http://arpadd.free.fr
|
|
|
|

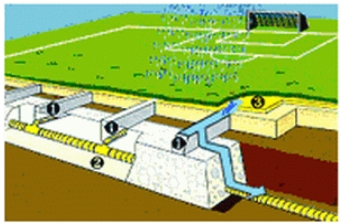

Drainage de surface par mini
tranchées drainantes (DrainLaser)
|
- - - Le réseau de
fentes est installé après la mise en place
de la terre végétale ou du substrat, avant
ou après le semis de gazon. Ces fentes sont des
mini tranchées dont les parois sont verticales
ou en forme de V, l'espacement varie de 0,25 m à
1,50 m, pour une largeur de 1,5 cm à 7 cm ; elles
doivent atteindre la couche drainante et sont remplies
de granulats (sable, gravier, pouzzolane ou argile expansée)
dont les dimensions sont inférieures à 1/5ème
de la largeur de la fente.
|
|
| Les fentes sont réalisées
avec des machines spécialement adaptées,
qui ouvrent la fente, évacuent la terre et mettent
en place le matériau drainant en une seule opération.
(photo Eurogreen) |
- - - Le système
peut être encore complété par un réseau
de micro-fentes recoupant le premier réseau ; ces
micro-fentes sont un simple tranchage du sol à
l'aide d'outils adaptés.
